Investigadores de NIST y colaboradores desarrollaron un método para integrar circuitos que generan y manipulan luz sobre obleas de silicio. El trabajo combina distintos materiales en capas para aprovechar sus propiedades complementarias. Algunos permiten controlar eléctricamente el recorrido de la luz, mientras otros transforman un color de entrada en un conjunto más amplio de longitudes de onda.
El equipo presentó la integración como una vía para hacer más compactos los láseres que necesitan ciertos relojes atómicos y sistemas cuánticos. También describió posibles aplicaciones en las conexiones entre chips. La tecnología todavía no está preparada para producción masiva; los investigadores colaboran con la empresa Octave Photonics para avanzar hacia su fabricación a mayor escala. Las mejoras de portabilidad y coste se plantean como posibilidades del método, sin acreditar productos comerciales desplegados.
Capas de materiales para controlar la luz
El trabajo combina distintos materiales sobre una base de silicio para realizar operaciones con luz dentro de un circuito integrado. En lugar de depender únicamente de componentes ópticos separados, los investigadores buscan reunir funciones de generación, conversión y control en estructuras pequeñas. La publicación presenta el avance como una etapa de investigación hacia sistemas más compactos, no como una sustitución inmediata de todos los láseres existentes.
Una parte del diseño utiliza niobato de litio, un material que permite cambiar el comportamiento de la luz mediante control eléctrico. El equipo lo combina con pentóxido de tántalo, que puede transformar la luz de entrada y generar un rango amplio de colores. La integración busca aprovechar las propiedades de ambos materiales sin perder la posibilidad de dirigir las señales dentro del circuito.
El procedimiento de fabricación también importa. Los investigadores desarrollaron técnicas para incorporar los materiales sin aplicar un calentamiento que dañara las capas ya depositadas. Después organizaron los elementos en una estructura tridimensional para comunicar unas capas con otras. Así, el avance incluye tanto el diseño óptico como la forma de construir el dispositivo.
Los posibles destinatarios incluyen relojes atómicos y tecnologías cuánticas que necesitan colores de láser específicos para interactuar con determinados átomos. El comunicado también menciona interés en comunicaciones entre chips y pantallas de realidad virtual. Esas aplicaciones se describen como oportunidades de desarrollo; el experimento no demuestra por sí mismo la existencia de productos comerciales para todos esos usos.

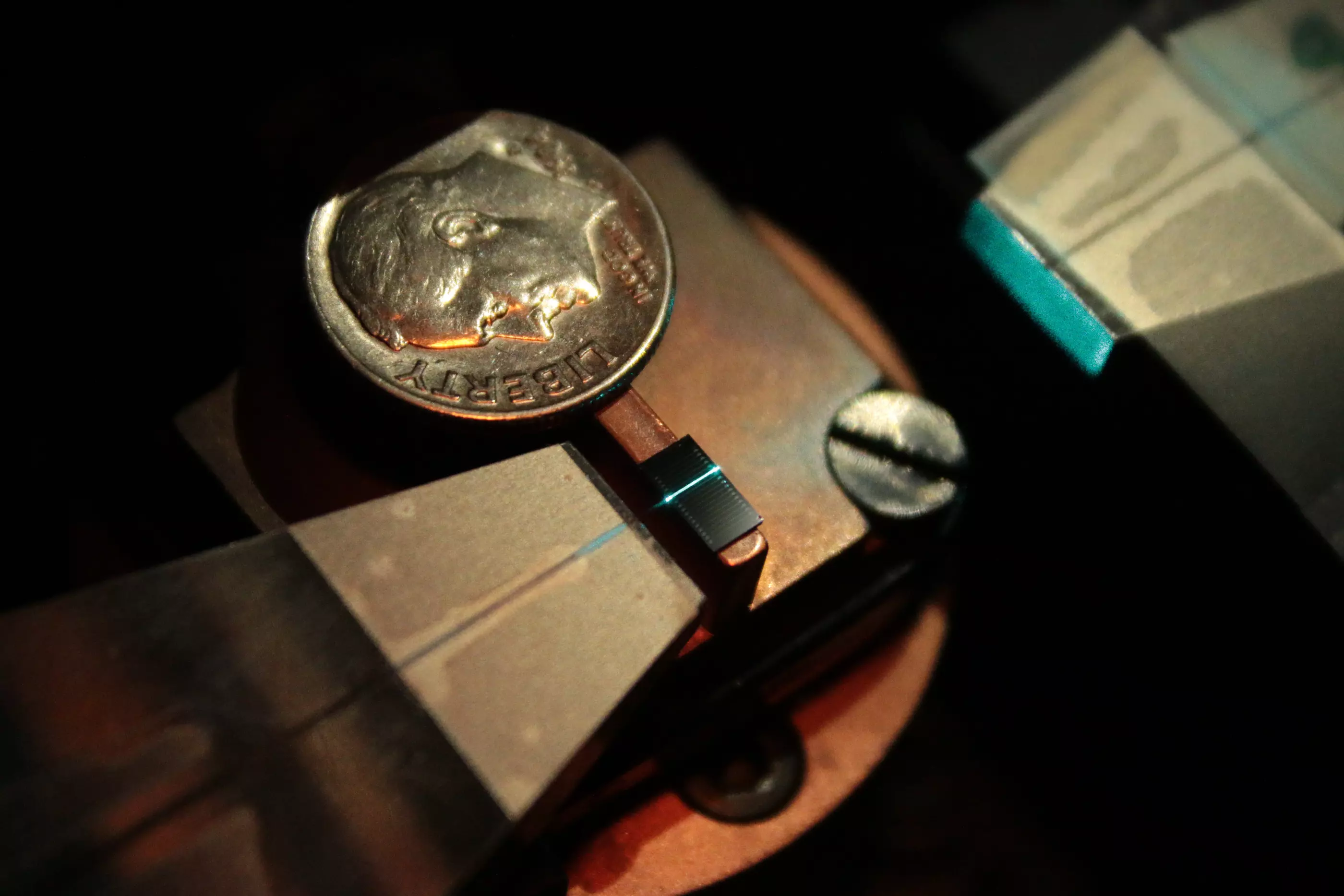

El texto señala que la tecnología aún no estaba preparada para fabricación masiva y menciona colaboración con Octave Photonics para avanzar hacia una mayor escala. La imagen publicada muestra un dispositivo de laboratorio que transforma luz infrarroja en luz visible. Ilustra el principio ensayado y no un ordenador cuántico completo ni un sistema comercial terminado.
